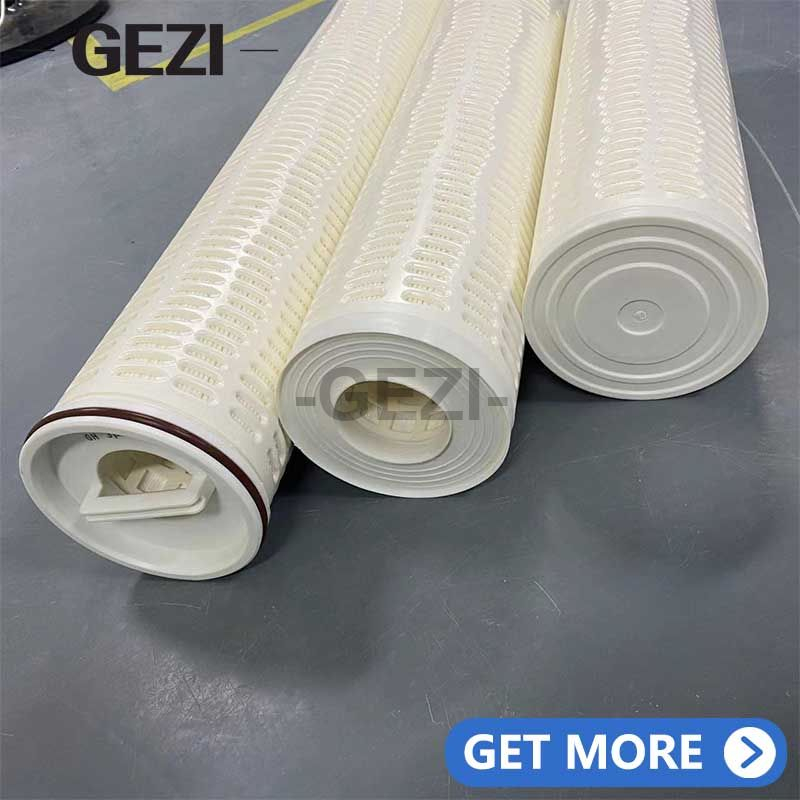

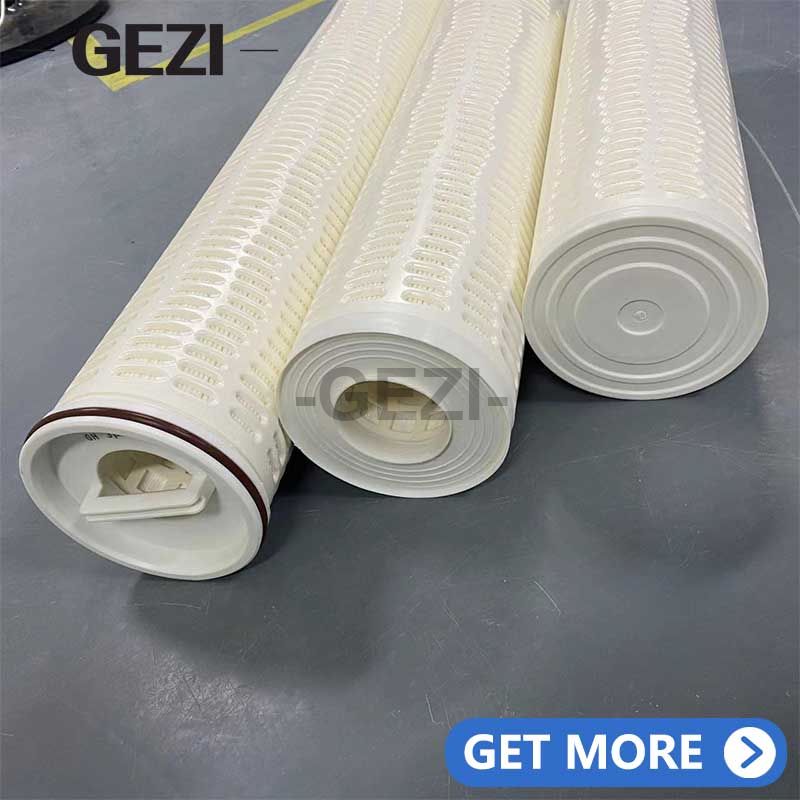

خرطوشة مرشح مطوية عالية الأداء

تحديد

1. الطول: 20 ″ (508 مم) ، 40 ″ (1016 مم) ، 60 ″ (1524 مم) مواصفات متعددة تتطابق مع أنظمة مختلفة.

2. قطر القطر: 6 ″ (152 مم) شائع ، 6.5 ″ (165mm) اختياري.

3. قطره: شائع 73.5mm.

4. دقة الترشيح: 0.5 ، 1 ، 2 ، 3 ، 5 ، 6 ، 10 ، 20 ، 40 ، 70 ، 100µm.

5. درجة حرارة الحد الأقصى: نوع PP حوالي 82 درجة مئوية ، يمكن أن تصل الألياف الزجاجية إلى 121 درجة مئوية ، ويمكن أن يقاوم الحد الأقصى للألياف PTFE/Glass 135-249 درجة مئوية.

6.maximum اختلاف الضغط: يمكن أن تصل درجة حرارة الغرفة إلى 3.4-4.0bar ؛ حوالي 1.4bar في درجة حرارة عالية (82 درجة مئوية).

7. بديل تفاضلي للضغط الموصى به: ~ 2.5bar (35psi).

8.maximum تدفق: تدفق عالي الفائق واحد:

20 ″: ≈660lpm (≈40m³/h)

40 ″: 1300lpm (≈78m³/h)

60 ″: 1900lpm (≈114m³/h)

9. منطقة التريئة: 20 ″: 3–3.5m² ؛ 40 ″: 7m² ؛ 60 ″: 9–10.5m².

10. مواد حلقة سرية: EPDM ، BUNA-N ، VITON ، السيليكون ، إلخ.

11.

المزايا والميزات

1. معدل التدفق العالي ، فقدان الضغط المنخفض: بنية طية القطر الكبيرة تجعل كل مرشح معدل تدفق مرتفع للغاية وانخفاض الضغط الصغير

2. قدرة التلوث العالية: منطقة المرشح هي عدة مرات عنصر المرشح القياسي ، مما يمتد إلى حد كبير من دورة الاستبدال

3. القوة الهيكلية: القفص الصلب أو الهيكل العظمي ، قادر على تحمل الضغط العالي وبيئات درجة الحرارة العالية

4. التوافق الكيميائي وسهل الحفاظ عليه: PP ، GF ، PES والمواد الأخرى تستخدم على نطاق واسع لمختلف الوسائط السائلة ؛ هيكل الذوبان الساخن سهل التنظيف

5. الاقتصادية وتوفير الطاقة: يقلل التدفق الكبير من الإنفاق ، البصمة الصغيرة ، الصيانة المنخفضة وساعات العمل البديلة الأساسية

سيناريوهات التطبيق

ترشيح ما قبل تنقية المياه عالية الإنتاجية

صناعة البتروكيماويات ، وحقل النفط يعود حقن المياه ، والتبريد وتجديد الماء

إنتاج الطعام والمشروبات والجلوكوز وزيوت الطهي والمشروبات الغازية

تدوير مياه التبريد المكثف والتبريد في محطة توليد الكهرباء

الطلاء الرش والأحبار والبلاستيك وترشيح المذيبات الأدوية

حدد الاقتراحات

1. التحديد الأولي لمعدل التدفق: حدد نموذج الطول 20/40/60 ″ وفقًا لمعدل تدفق النظام ؛ إذا كنت بحاجة إلى 100 متر مكعب/ساعة ، يمكنك اختيار سلسلة 60 ″.

2. تحديد دقة الترشيح: 1-5µm قبل RO ؛ 5-20µm للجزيئات الكيميائية المضادة الصلبة ؛ PP FDA مواد لدرجة الغذاء.

3. التكيف الوطني: نوع PP مناسب لمعظم السوائل الكيميائية للمياه والخفيفة ؛ يتم تحديد مقاومة درجة الحرارة/التآكل المرتفعة كألياف زجاجية أو PTFE.

4. مطابقة البنية والواجهة: تحقق من نوع الغطاء نهاية الإسكان (OE ، DOE ، فتحة واحدة/مزدوجة ، وما إلى ذلك) ، مواد الحلقة O والمواصفات الأساسية/غير المجدية.

5. شروط التشغيل: انتبه إلى أقصى قدرة فرق الضغط عند درجة الحرارة لتجنب فشل الضغط الزائد.

6. الصيانة واستبدالها: تصميم مبدأ الاستبدال الأساسي لـ ΔP ≈2.5bar قبل تصميم كل بديل أساسي ؛ من السهل استبدال النماذج الاختيارية ذات المقابض.
