مقدمة موجزة لأنواع شاشات الأسلاك الإسفينية

شاشة السلك الإسفينية (المعروفة أيضًا باسم لوحة الشاشة، لوحة الشاشة المثقوبة، شبكة الشاشة الشبكية) هي مكون غربلة صناعي بأنماط ثقب منتظمة تتشكل على ألواح معدنية من خلال عمليات الختم أو اللحام أو النسيج. تشتمل خصائصها الأساسية على الهيكل القوي، ونسبة المساحة المفتوحة العالية، ومقاومة التآكل ومقاومة التآكل، مما يجعلها مناسبة لسيناريوهات الغربلة ذات القوة العالية والتدفق الكبير.

التطبيقات الرئيسية:

1. تصنيف الجسيمات وفحصها

– صناعة التعدين: تصنيف حجم الجسيمات للفحم والخام والرمل والحصى (على سبيل المثال، الغرابيل الاهتزازية، وغربال غربال الحجارة).

– صناعة مواد البناء: فصل الجزيئات الخشنة والدقيقة من الأسمنت ورمل الكوارتز ومسحوق السيراميك.

2. فصل وترشيح المواد الصلبة والسائلة

– مجال حماية البيئة: أجهزة إزالة التلوث الشبكية في معالجة مياه الصرف الصحي، ألواح الترشيح لشاشات نزح المياه.

– صناعة الأغذية والأدوية: ترشيح العصير وتصفية الأدوية السائلة (يتطلب استخدام مادة الفولاذ المقاوم للصدأ 316L).

3. الحماية والتهوية

- المعدات الميكانيكية: علب المحركات وشبكات التهوية وتبديد الحرارة.

– ديكورات المباني: سلالم، أسوار وقائية.

4. الدعم المادي والتحويل

– الصناعة الكيميائية: ألواح دعم التعبئة لأبراج التفاعل، لوحات التوزيع للأسرّة المميعة.

– المجال الزراعي: شاشات تهوية لمجففات الحبوب.

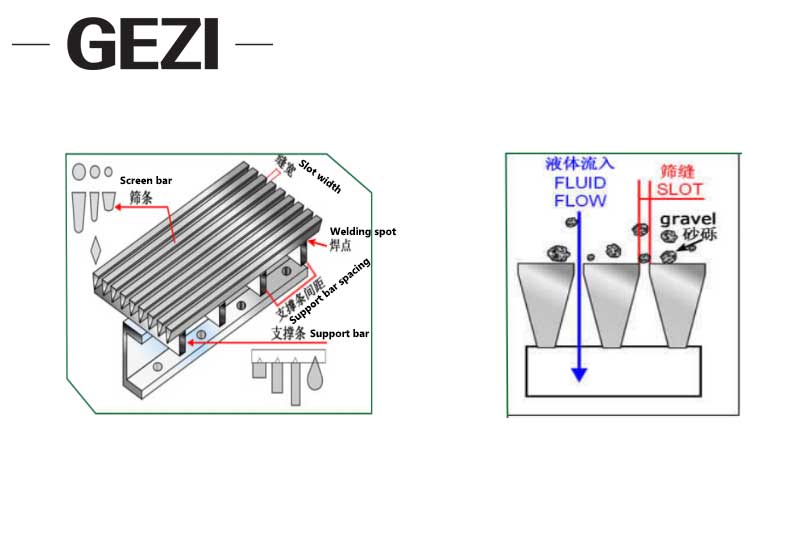

تلعب أشرطة الشاشة دورًا في التصفية. إذا كان اتجاه الترشيح من الخارج إلى الداخل، تكون أشرطة الشاشة على الجانب الخارجي؛ وعلى العكس، إذا كان اتجاه الترشيح من الداخل إلى الخارج، فإن أشرطة الشاشة تكون على الجانب الداخلي.

تصميم المواصفات الموسعة:

1. الهيكل المقوى

- تقوية الإطار: فولاذ ذو زاوية ملحومة أو حواف منحنية لتحسين القوة الإجمالية ومنع التشوه.

– أضلاع التسليح: قضبان دعم إضافية (على سبيل المثال، I-beams) على الجزء الخلفي من ألواح الشاشة الكبيرة لزيادة قدرة التحمل بنسبة تزيد عن 50%.

2. تحسين مقاومة التآكل

- فولاذ المنغنيز + مركب مطاطي: طبقة مطاطية مبركنة على سطح الركيزة المعدنية لمقاومة الصدمات وتقليل الضوضاء (خاصة بالتعدين).

- طبقة ملحومة مقاومة للتآكل: كربيد التنجستن الملحوم على حافة فتحات الشاشة لإطالة عمر الخدمة بمقدار 3-5 مرات.

3. تصميم مضاد للانسداد

- الثقوب المدببة: فتحات على شكل قمع ذات قمة صغيرة وقاع كبير (على سبيل المثال، شاشات اهتزاز حقول النفط) لتقليل تشويش الجسيمات.

– نظام الكرة المرتدة: كرات مطاطية مثبتة في الطبقة السفلية للتصادم وتنظيف فتحات الشاشة (الشائعة في صناعة المواد الغذائية).

أنواع المنتجات:

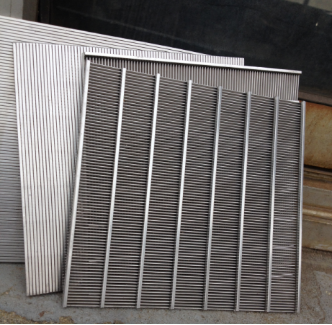

لوحات شاشة فتحة.

لوحات شاشة ذات إطار معدني.

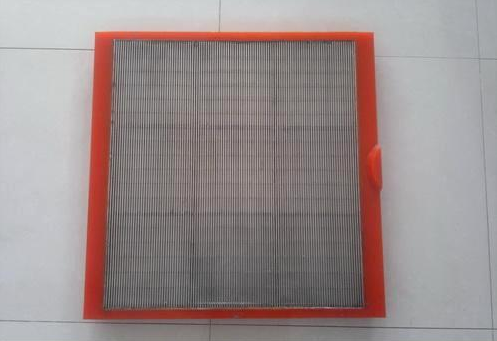

ألواح شاشة من الفولاذ المقاوم للصدأ ذات حواف من مادة البولي يوريثين (انظر الشكل أدناه).

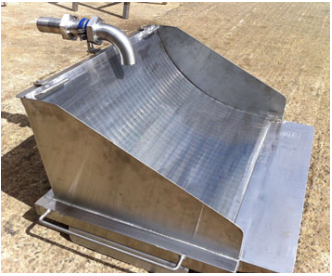

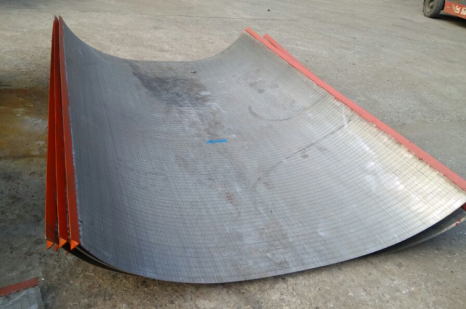

شاشات منحنية.

سلال الشاشة (مخروطية بشكل رئيسي).

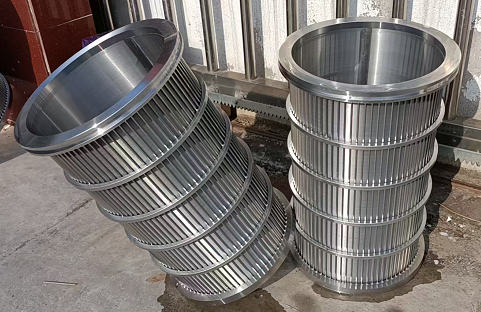

شاشات اسطوانية.

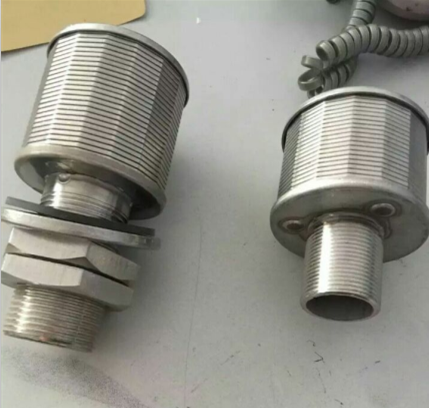

أغطية المياه (بشكل أساسي لترشيح السوائل، انظر الشكل أدناه).

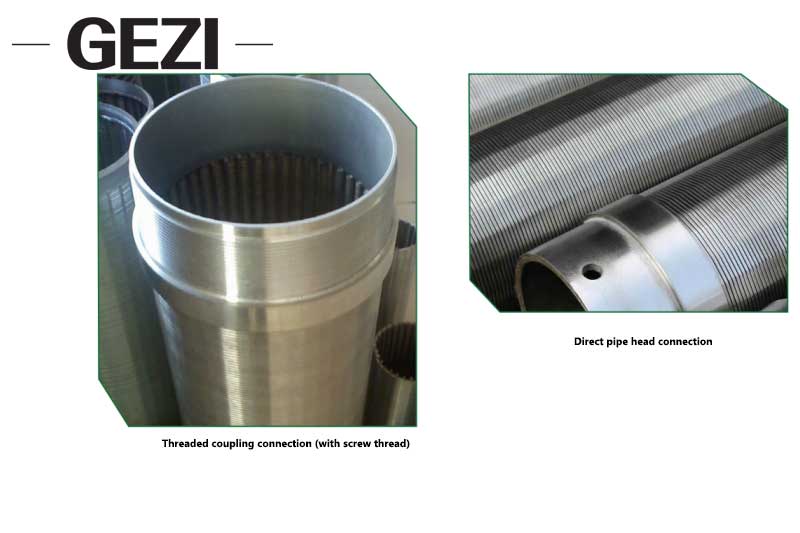

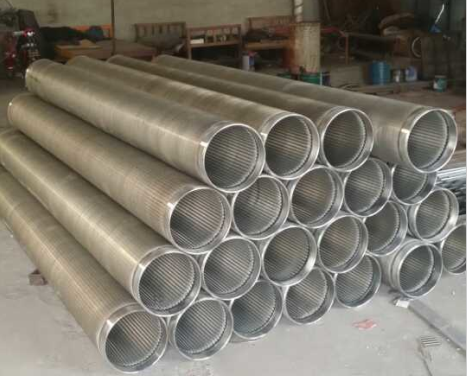

أنابيب الشاشة (المعروفة أيضًا باسم أنابيب جونسون).
